	產品名稱：	蒸汽過濾器
	產品型號：	GL41H


	咨詢電話：021-54082321 黃先生13045666422

相關產品

蒸汽過濾器

◆產品特點

Y型過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。可按用戶要求制作濾網

◆執行標準

設計規范：HG/T 21637

結構長度：GB/T 12221

連接法蘭：JB/T 79

試驗與檢驗：JB/T 9092

產品標識：GB/T 12220

供貨規范：JB/T 7928

廣泛用于蒸汽、空氣、水、油品等多種介質的管線中；保護管線系統各種設備、水泵、閥門等；免受管道同、鐵銹、焊渣等雜質。帶來的阻塞和損壞。

一、特點

1、抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積小。重量輕。
2、濾芯網材質。均為全不銹鋼制作。耐腐蝕性強。使用壽命長。
3、過濾網密度：為l0—120目，介質：蒸汽、空氣、水、油品、或根據用戶要求定做。
4、伸縮型特點：拉伸長度。最大位置可移伸100mm。有利于安裝方便。提高工作效率。

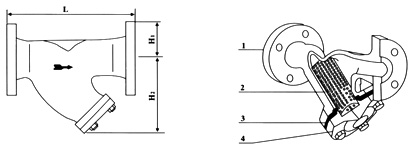

二、主要零件部件材料表

要主零件部件材料表

Code
序號

Parts
零件名稱

Materials
材料

1

Bodv
閥體

CarbonsteelStainlessSteel
碳鋼、不銹鋼

2

Filter Core Net
濾芯網

Stainless Steel
不銹鋼

3

Gasket
墊片

Metal graphite
金屬石墨

4

Gauze Filter Cap
濾網蓋

CarbonsteeIStainlessSteel
碳鋼、不銹鋼

三、技術參數表

Model
產品型號

Nominal
Diameter(DN)
公稱通徑

Connection
連接方式

Nominal
Pressure fMPa)
公稱壓力

Max．Allowable
TMP(℃)
最高允許溫度

External Dimensions(mm)外形尺寸

L

H1

H2

GL41H

15—20
25

Flange法蘭

1.6—4.0

425

160
150

53
58

70
95

GL41H

32

Flange法蘭

1.6—4．O

425

1 80

73

120

GL41H

40

Flange法蘭

1.6—4.0

425

200

75

1 35

GL41H

GL41H

50

Flange法蘭

1.6—4.0

425

230

80

1 65

GL41H

65

Flange法蘭

1.6—4.0

425

270

93

1 80

GL41H

80

Flange法蘭

1.6—4．O

425

290

1 00

1 89

GL41H

1 00

Flange法蘭

1.6—4.0

425

310

1 1 0

235

GL41H

125

Flange法蘭

1.6—4.0

425

400

125

280

GL41H

1 50

Flange法蘭

1.6—4.0

425

430

143

345

GL41H

200

Flange法蘭

1.6—4．O

425

500

170

410

GL41H

250

Flange法蘭

1.6—4.0

425

590

203

610

GL41H

300

Flange法蘭

1.6—4.0

425

650

230

690

GL41H

350

Flange法蘭

1.6—4.0

425

700

255

780
