YLG型錐型過濾器廣泛用于蒸汽、空氣、水、油品等系統管道中。保護各種計量器、泵機、閥門、疏水器等設備。不銹鋼錐型過濾器,錐型過濾器,不銹鋼過濾器。

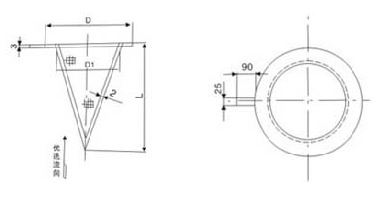

尖底錐型臨時過濾器
PN1.6-10.0MP DN40-300mm
殼體材料：CS
|
公稱通徑
DN |
尺寸 |
有效過濾器
（m2） |
|
D |
D1 |
L |
|
40 |
92 |
30 |
100 |
0.00095 |
|
50 |
107 |
44 |
115 |
0.00162 |
|
65 |
127 |
58 |
140 |
0.0026 |
|
80 |
142 |
68 |
165 |
0.00359 |
|
100 |
162 |
90 |
215 |
0.0062 |
|
125 |
192 |
114 |
265 |
0.0097 |
|
150 |
218 |
140 |
330 |
0.0148 |
|
200 |
272 |
188 |
430 |
0.0260 |
|
250 |
329 |
238 |
535 |
0.0410 |
|
300 |
384 |
288 |
635 |
0.0589 |
注：1、L為150%開孔面積的數值；2、D值的確定，DN40按管表號Sch80，DN50-300按管表好Sch40；3、鉆孔開孔面積40%，濾網規格由用戶規定
訂貨需知：1 ：定貨時請注明產品尺寸，操作壓力，濾芯材質,過濾介質及過濾精度.
2 ：當需要其他標準法蘭,材質及操作壓力時請在定貨時注明 |
