法蘭端閥門設計結構和特征
Z41Y法蘭鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）�？蛻�(hù)有特殊要求時也可采用金屬環連接。法蘭鍛鋼閘閥第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封�？蛻�(hù)有特殊要求時也可采用合焊透連接。法蘭鍛鋼閘閥第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封，法蘭端閥適應于閘閥、截止閥、升降式止回閥和旋啟式止回閥及球閥。

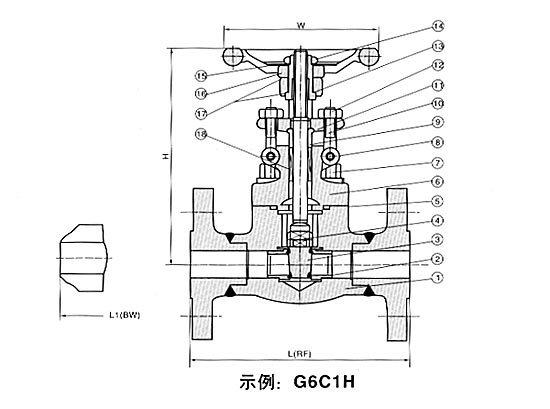

標準材質明細表
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
閥體 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閘板 |
A182 F430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
閥桿 |
A182 F6a |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
|
6 |
閥蓋 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
閥蓋 螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
圓柱銷 |
A276 420 |
A276 304 |
|
9 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
10 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料壓板 |
A105 |
A182 F304 |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
閥桿螺母 |
A276 420 |
|
14 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
銘牌 |
SS |
|
16 |
手輪 |
A197 |
|
17 |
潤滑墊片 |
A273 431 |
|
18 |
填料 |
柔性石墨 |
PTFE |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L(RF)
L1(BW) |
150Lb |
108 |
117 |
127 |
140 |
165 |
203 |
|
300Lb |
145 |
152 |
165 |
178 |
190 |
216 |
|
600Lb |
165 |
190 |
216 |
229 |
241 |
292 |
|
H（開） |
150,300Lb |
158 |
169 |
197 |
236 |
246 |
283 |
|
600Lb |
169 |
197 |
236 |
246 |
283 |
320 |
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
|
重量 |
150 |
RTJ |
4.5 |
5.2 |
8.2 |
11.5 |
12.5 |
20.3 |
|
BW |
2.8 |
3.3 |
5.4 |
7.1 |
8.2 |
12.5 |
|
300 |
RTJ |
4.8 |
6.2 |
9.3 |
14 |
15.5 |
23.4 |
|
BW |
3.5 |
4.4 |
6.8 |
8.1 |
9.2 |
15.4 |
|
600 |
RTJ |
5.9 |
7.4 |
10.4 |
16.2 |
17.5 |
18.3 |
|
BW |
4.5 |
5.1 |
8.2 |
10.5 |
12.4 |
20.1 |

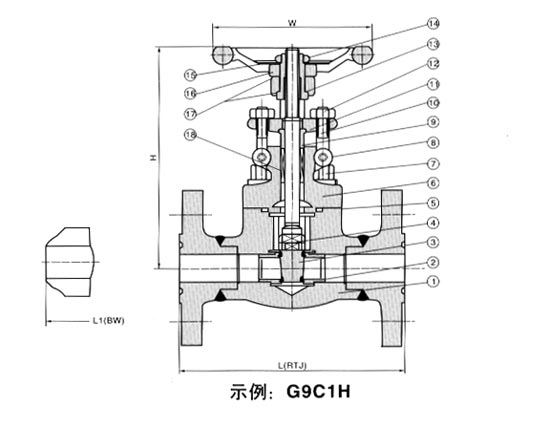

鍛鋼法蘭端閘閥 900Lb-1500Lb
標準材質明細表
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105N |
Type F22 |
Type F304(L) |
Type F316(L) |
|
1 |
閥體 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
閘板 |
A182 F430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
閥桿 |
A182 F6a |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
|
6 |
閥蓋 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
閥蓋 螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
8 |
圓柱銷 |
A276 420 |
A276 304 |
|
9 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
10 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料壓板 |
A105 |
A182 F304 |
|
12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
13 |
閥桿螺母 |
A276 420 |
|
14 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
銘牌 |
SS |
|
16 |
手輪 |
A197 |
|
17 |
潤滑墊片 |
A273 431 |
|
18 |
填料 |
柔性石墨 |
PTFE |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸氣、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）
|
NPS |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
|
L(RTJ) |
900-1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
|
L1(BW) |
900-1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
H（開） |
197 |
197 |
236 |
246 |
283 |
330 |
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
重量 |
RTJ |
7.2 |
11.5 |
15.6 |
16.2 |
22.6 |
32.8 |
|
BW |
5.2 |
9.3 |
12.4 |
13.8 |
18.9 |
27.5 | |
