   首頁 - 產品展廳 - 產品介紹
  產品名稱： 絲口鍛鋼截止閥、焊接式鍛鋼截止閥
  產品型號： J11Y、J61Y、螺栓式閥蓋、 焊接式閥蓋 、壓力自緊式閥蓋
  詢問絲口鍛鋼截止閥、焊接式鍛鋼截止閥價格

  咨詢電話：021-54082321 黃先生13045666422
 相關產品
 絲口鍛鋼截止閥、焊接式鍛鋼截止閥
 鍛鋼自密封截止閥
 鍛鋼波紋管截止閥
 鍛鋼保溫閘閥

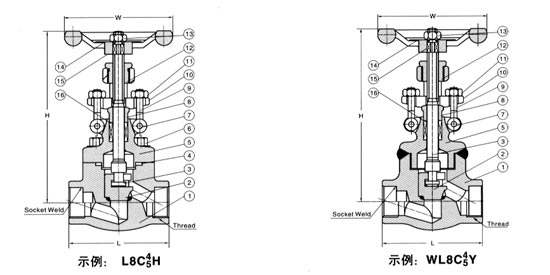

            螺栓式閥蓋                              焊接式閥蓋                            壓力自緊式閥蓋
鍛鋼截止閥有三種蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封�？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
截止閥設計結構和特征
截止閥的設計與制造符合API602，BS5352和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。
采用以下結構
全徑或縮徑
明桿支架式（OS&Y）
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端（NPT）符合ANSI/ASME B1.20.1
閥瓣可變換為節流型、針型、球型和止回型。

鍛鋼截止閥 800Lb
標準材質明細表

序號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
閥體
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
閥瓣
A276 420
A276 F22
A276 304(L)
A276 F316(L)
3
閥桿
A182 F6a
A182
A182 F304(L)
A182 F316(L)
4
墊片
316夾柔性石墨
316夾PTFE
5
閥蓋
A105N
A182 F22
A182/F304(L)
A182/F316(L)
6
閥蓋 螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
7
圓柱銷
A276 420
A276 304
8
填料壓套
A276 410
A182 F304(L)
A182 F316(L)
9
活節螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
10
填料壓板
A105
F182 F304
11
螺母
A194 2H
A194 4
A194 8
A194 8M
12
閥桿螺母
A276 410
13
螺母
A194 2H
A194 4
A194 8
A194 8M
14
銘牌
SS
15
手輪
A197
16
填料
柔性石墨
PTFE
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）

NPS
縮徑
3/8
1/2
3/4
1
11/4
11/2
2
/
全徑
/
3/8
1/2
3/4
1
11/4
11/2
2
L
79
79
92
111
120
152
172
200
H（開）
166
166
171
207
240
258
330
355
W
100
100
100
125
160
160
180
200
重量
螺栓式
1.9
1.9
2.1
3.5
6.0
7.5
11.4
14.6
焊接式
1.7
1.7
1.9
3.3
5.2
6.8
10.6
13.8


900Lb～1500Lb
鍛鋼截止閥 900Lb～1500Lb
標準材質明細表

序號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
閥體
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
閥瓣
A276 420
A276 F22
A276 304(L)
A276 F316(L)
3
閥桿
A182 F6a
A182
A182 F304(L)
A182 F316(L)
4
墊片
316夾柔性石墨
316夾PTFE
5
閥蓋
A105N
A182 F22
A182 F304(L)
A182 F316(L)
6
閥蓋 螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
7
圓柱銷
A276 420
A276 304
8
填料壓套
A276 410
A182 F304(L)
A182 F316(L)
9
活節螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
10
填料壓板
A105
F182 F304
11
螺母
A194 2H
A194 4
A194 8
A194 8M
12
閥桿螺母
A276 420
13
螺母
A194 2H
A194 4
A194 8
A194 8M
14
銘牌
SS
15
手輪
A197
16
填料
柔性石墨
PTFE
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）

NPS
縮徑
3/8
1/2
3/4
1
11/4
11/2
2
/
全徑
/
3/8
1/2
3/4
1
11/4
11/2
2
L
92
111
111
120
152
172
200
220
H（開）
171
207
207
240
258
330
355
370
W
100
125
125
160
160
180
200
240
重量
螺栓式
2.2
3.7
3.6
6.8
7.6
11.6
15.0
21.9
焊接式
2.0
3.4
3.3
6.0
5.6
10.3
14.2
18.0

900Lb～2500LB

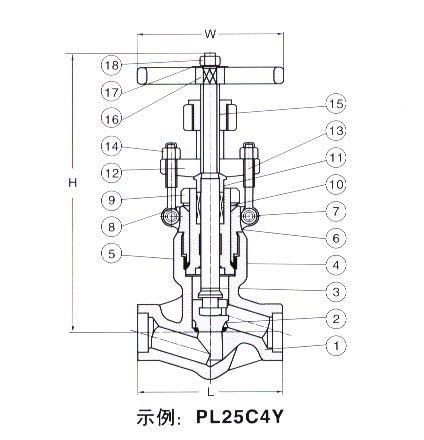

鍛鋼自密封截止閥 900Lb～2500Lb
標準材質明細表
序號
零件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type A182 F22
Type A182 F304
Type A182 F316(L)
1
閥體
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
閥瓣
A276 420
A276 304
A276 304(L)
A276 F316(L)
3
閥桿
A182 F6a
A182 F304
A182 F304(L)
A182 F316(L)
4
密封座
A105
A182 F304
A182 F304(L)
A182 F316(L)
5
密封環
08F
A182 F304
A182 F304(L)
F316L
6
閥蓋
A105N
A182 F22
A182 F304(L)
A182 F316(L)
7
圓柱銷
A276 420
A182 F304
8
墊圈
A105N
A182 F22
A182 F304(L)
A182 F316(L)
9
提升螺母
A194 2H
A194 4
A194 8
A194 8M
10
填料
316夾 柔性石墨
316夾PTFE
11
填料壓套
A276 420
A182 F304
12
填料壓板
A105
A182 F304
13
活節螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
14
螺母
A194 2H
A194 4
A194 8
A194 8M
15
閥桿螺母
A276 420
16
手輪
A197
17
銘牌
SS
18
螺母
A194 2H
A194 4
A194 8
A194 8M
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
硝酸、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）
NPS
1/2″
3/4″
1″
11/4″
11/2″
2″
L
900-150Lb
140
140
140
178
178
216
2500Lb
186
186
186
232
232
279
H(開)
333
333
333
408
408
524
W
160
160
180
200
250
280
重量
900Lb-1500Lb
11.2
10.5
10.1
21.0
19.6
40.4
2500Lb
12.3
11.6
10.8
28.0
26.4
43.8
