內螺紋球閥產品應用
一片式直管內螺紋球閥廣泛應用于食品、制藥、石油化工、電力、冶金等工業管線。一片式直管內螺紋球閥材質有鑄鋼、不銹鋼等。
性能規范
設計制造：按ANSI B16.34 檢驗測試：按API598
結構長度：按GB/T 15188.3-94
工作壓力：1/4"-2"1000PSI （7MPa）2 1/2"-4"800PSI(5.6MPa)
溫度范圍：MF-40~232℃ -40~500℉
MP-40~300℃ -40~572℉
適用介質：（C）水、油品、氣（P）硝酸類 （R） 醋酸類
螺紋標準：BSP、BSPT、NPT、DIN259/2999、ISO228、RP、RC
產品規格：1/4"~4"
材料標準 （C） ASTM 105（P） （R）ASTM A351-CF8（304）、DIN1.4308；ASTM A351-CF8M（316）、DIN 1.4408
其他說明：
（C）（P）球體、閥桿采用SS304。本公司還可提供ASTM A351-CF3M（316L）、DIN1.4404及雙相不銹鋼、蒙乃爾等材料。
主要零件材料
|
序號 |
部分 |
材質 |
|
1 |
閥體 |
SS304 SS316 A105 |
|
2 |
鎖緊螺母 |
SS304 SS316 |
|
3 |
墊片 |
SS304 SS316 |
|
4 |
閥座 (MF) |
增強聚四氟乙烯 |
|
5 |
球體 |
SS316 SS304 CF8 CF8M |
|
6 |
閥桿 |
SS316 SS304 |
|
7 |
墊片 |
對位聚苯 |
|
8 |
壓套 |
SS304 |
|
9 |
墊片 |
SS304 |
|
10 |
螺母 |
SS304 |
|
11 |
手柄 |
SS304 |
|
12 |
手柄套 |
塑料 |
MP閥座采用對位聚苯。

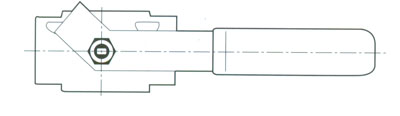

主要尺寸 單位:毫米
|
SIZE |
G |
d |
L |
ø |
H |
A |
|
6 |
1/4" |
5 |
48 |
20 |
32 |
72 |
|
10 |
3/8" |
7 |
56 |
29 |
42 |
90 |
|
15 |
1/2" |
10 |
60 |
31 |
45 |
100 |
|
20 |
3/4" |
12.7 |
65 |
37 |
48 |
105 |
|
25 |
1" |
17 |
75 |
43 |
53 |
112 |
|
32 |
11/4" |
22 |
85 |
53 |
64 |
135 |
|
40 |
11/2" |
25 |
95 |
62 |
75 |
140 |
|
50 |
2" |
32 |
110 |
73 |
79 |
160 |
|
65 |
21/2" |
38 |
130 |
90 |
90 |
180 |
|
80 |
3" |
48 |
150 |
103 |
100 |
220 |
|
100 |
4" |
64 |
190 |
132 |
115 |
220 |
|
