	產品名稱：	氣動三通球閥
	產品型號：	Q644F、Q645F


	咨詢電話：021-54082321 黃先生13045666422

相關產品

氣動V型調節球閥

氣動對夾薄型球閥

氣動保溫球閥

氣動法蘭球閥

      三通球閥是一種三通道的回轉型球閥,O型三通球閥的閥芯有L型和T型，可以滿足不同的生產工藝要求。三通球閥可以根據需要，任何一個管道都可以作為入口或出口。L型閥是對三條管道中的兩條管道進行切除，T型閥實現把三條連通管道進行合流與分流�！�
     電動O型球閥用于工業控制系統中，它由電子式電動執行機構和三通球閥組成，電動執行機構是三通球閥的驅動裝置，當工作電源通電時，
     電動執行機構從0～900回轉，使三通球閥由關（開）的位置到開（關）的位置，達到對管道內介質實現流通（切斷）滿足不同的工藝要求（詳見圖）。電動三通球閥有兩種型式，閥芯有L型和T型，可實現兩種不同的控制要求。（如圖）

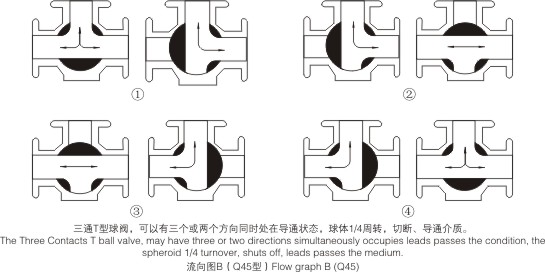

三通球閥一般采用兩閥座結構，如流向圖A所示兩種工況，選用兩閥座L型結構（即Q44型）。流向圖B中①和④兩種工況亦可選用兩閥座T型結構（即Q45型）。流向圖B中②和③兩種工況必須選用四閥座T型結構（即Q45型）。其余工況也可選用四閥座結構，但應在訂貨合同中注明閥座結構。

閥門試驗

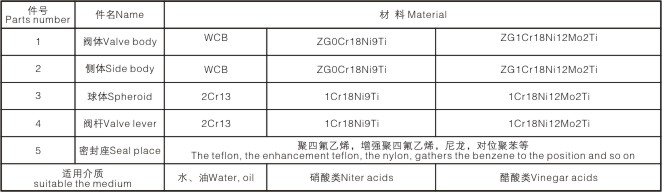

主要零部件及材料

壓力、溫度曲線

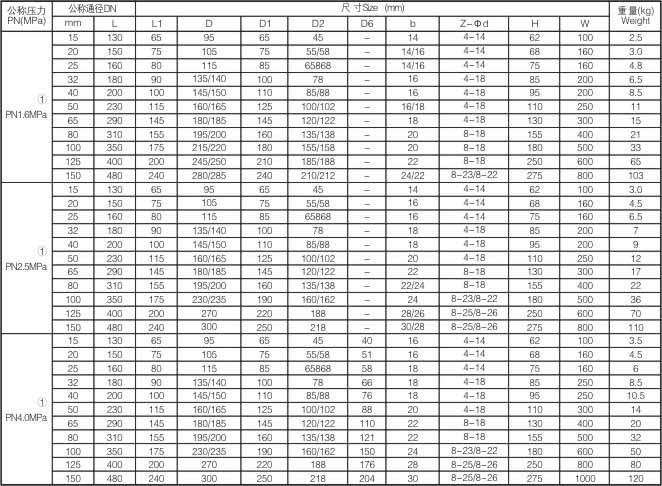

外形及連接尺寸

注：①縮徑球閥重量約為全通徑球閥重量的70%～80%。
       ②表中以分?jǐn)?shù)表示者，分子為JB/T74～90系列2尺寸(等同于原械標JB74～90-59的尺寸)，
       ③分母為JB/T74～90系列1、GB912～9131(PN1.6～4.0MPa)及HGJ44～76尺寸。
       ④可按客戶要求選配氣動、電動、液動、氣動調節型、電動調節型。
