	產品名稱：	氣動固定式球閥
	產品型號：	Q647F、Q647H


	咨詢電話：021-54082321 黃先生13045666422

相關產品

氣動V型調節球閥

氣動對夾薄型球閥

氣動保溫球閥

氣動法蘭球閥

O型氣動固定式球閥采用上下閥桿固定閥芯(軸支式)和可動密封座設計。工作更穩定。具有自動補償功能、雙向密封閥座之間無間隙回轉時具有很大的剪切力及自潔功能。氣動固定式球閥尤其適用于帝制纖維和有微小固體顆粒的懸濁液及粘性介質的通斷。氣動固定式球閥可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。

特點

     1、O型氣動固定式球閥固定式球閥采用固定球設計，相對運動部位均采用磨擦系數極小自潤滑材料，因而操作扭矩小，此外密封潤滑脂的長期密封，使得操作更加靈活。
     2、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。
     3、O型固定式球閥采用全通徑或縮徑設計，流通阻力小。
     4、金屬硬密封O型固定式球閥采用雙向金屬可動密封結構，具有自動補償及自潔功能，密封性能優越。
     5、O型固定式球閥采用固定球設計，并增加了預緊力彈簧，使得球閥具有自動泄壓功能。
     6、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
     7、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
     8、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。
     9、自動泄壓結構，當滯留在閥門中腔的液體介質由于溫度升高而氣化，從而中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門安全。
     10、可選氣動、電動、液動、及氣動調節型、電動調節型。具體請參閱本書執行器及調節閥部份。

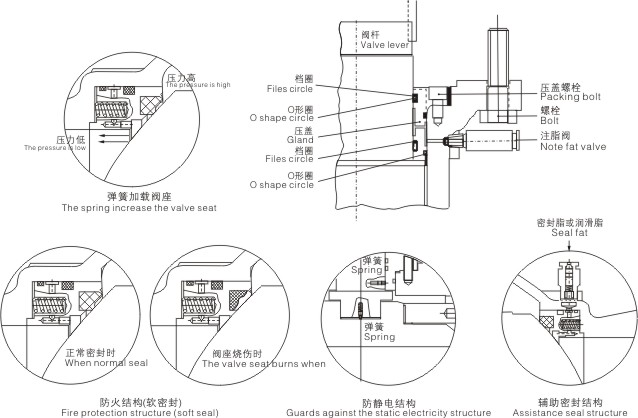

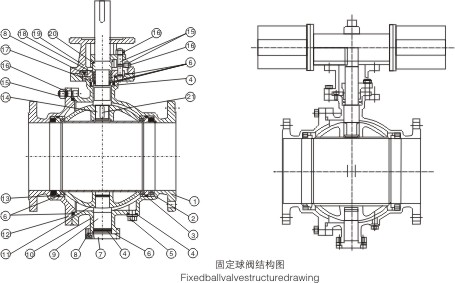

O型球閥(固定球)密封結構

輔助結構示意圖(詳見《球閥簡介》)

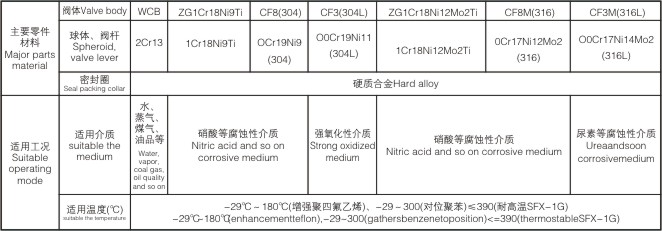

軟密封固定球閥主要參數

硬密封固定球閥主要參數

流量特性

O型固定式切斷球閥的流量特性為快開特性，特性曲線如下圖所示。

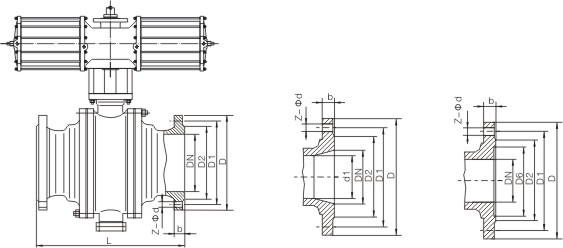

外形及尺寸

接上表

注：①縮徑球閥重量約為全通徑球閥重量的70%左右。
       ②表中以分?jǐn)?shù)表示者，分子為JB/T74～90系列2尺寸(等同于原械標JB～90-59的尺寸)，分母為JB/T74～90系列1、GB912～913(PN1.6～4.0MPa)及HGJ44～76尺寸。
      ③LJ為環連接面法蘭球閥的結構長度。
     ④可按客戶要求選配氣動、電動、液動、氣動調節型、電動調節型。
